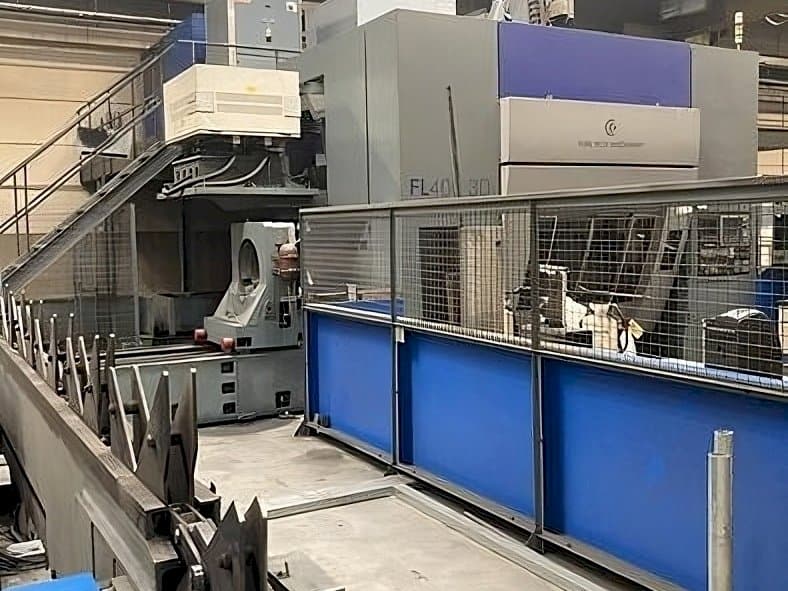

Tube Tech Machinery - FL 400 3DNL-OTH-TUB-2006-00001

Papildoma informacija

Mašinos privalumai

• Techninės mašinos privalumai:
  • - Pakrovimo vamzdžio ilgis: 4000 mm min. / 14000 mm maks. , iškrovimo vamzdžio ilgis: 800 mm min. / 14000 mm maks.
  • - Vamzdžio svoris: 290 kg/m max vamzdžio sekcija: apvali, kvadratinė, stačiakampė, ovali
  • - Apvalios sekcijos dydis: maks. ø 40–406 mm, kvadratinės sekcijos dydis: nuo 40x40 iki 300x300 mm maks. , stačiakampio formos, ovalios sekcijos dydis: maks. 300x250 mm
  • - Skersmuo pakrovimui iš ryšulio: ø 254 mm maks
  • - Neapkraunama grandinės dalis: 800 mm min
  • - Įtvarų tiesinis greitis: 70 m/min maks
  • - Valdomos ašys: 24 - 3d lazerio galvutė
• Kokybiškos mašinos privalumai:
  • - Peržiūra 2012 m. :
  • - Pagrindinių besidėvinčių dalių keitimas: - visi 4 griebtuvų guoliai ant bėgių kelio - pati pjovimo galvutė - igus kabelių ritės padėklai, kurie eina kartu su griebtuvais
  • - Naujausia mašinos valdymo programinė įranga (ttm)
  • - Visų judančių dalių pakrovimas/iškrovimas (priekyje ir gale) apžiūra - viską atidaryti, patikrinti, sutepti, pakeisti, uždaryti
  • - Visų ašių paleidimo tolerancijos testai: - tikslumas - pakartotinis tikslumas
  • - Vamzdžių transportavimas (įtvarai): vamzdis į apdirbimo zoną (pjovimo zoną) ir iš jos įnešamas keturių įtvarų pagalba: ten jis apdirbamas, taip pat tų pačių įtvarų sukimosi ir tiesinio judėjimo pagalba. Tada apdirbamas vamzdis transportuojamas į galinę iškrovimo zoną arba iškraunamas centrinėje iškrovimo zonoje
  • - Pakrovimo zonos (yra dviejų tipų pakrovimas):
  • - Priekinė apkrova, atliekama penkiomis lygiagrečiomis grandinėmis, skirtomis vamzdžiui ir keturiais pakrovimo manipuliatoriais į liŌ ir nunešti vamzdį į vietą, kur jį perims įtvarai
  • - Užpakalinis pakrovimas (arba ryšulio pakrovimas), kai vamzdžiai laikomi ryšuliais ir pakraunami po vieną (pagal tuos pačius keturis manipuliatorius, kurie atlieka priekinį pakrovimą) ir atnešami į perėmimo zoną prie įtvarų.
  • - Pjovimo zona: lazerio spindulys generuojamas trumpo šaltinio viduje (tlf 4000), naudojant c02, n2 ir he. Paeiliui jis keliais veidrodžiais nukreipiamas į galvutę, kur jis apdoroja ruošinį. Apdirbimas atliekamas penkių ašių (xm, ym, zm, a, c) lazerine sistema, leidžiančia pjauti visoje erdvėje aplink galvos antgalį. Naudojant pagalbines ašis u, v, w ir a1, pirmosios taip pat gali dirbti interpoliuojant tarp jų, išnaudodamos (taip pat apdirbimui žemyn) sukimąsi ir tiesinius įtvarų judesius. Atstumas tarp purkštuko ir ruošinio nuolat kontroliuojamas precitec talpiniu jutikliu
